一、系统概述
随着电子工业的飞速发展，对电子设备和元器件的品质提出了越来越高的要求。这样在生产电子设备的前期，对员工的静电测试就显得尤为重要，同时又要实现员工身份的自动识别。Smartkey提出的静电测试人员识别管理系统正好满足这一需求。
该系统集计算机技术、网络通讯技术、ESD技术、自动控制技术和感应卡技术于一体，实现员工身份自动识别和静电测试快速通过。适合研究所、实验室、工厂等重要场合的通道口静电测试管制。
二、系统需求分析
该系统需求分以下三种情况：
①卡验证合法后，员工才能通过三棍闸。要求在即时记录里显示卡片验证合法或者不合法的记录，以及员工通过三棍闸的记录；
②当卡合法和脚的静电测试通过后，员工才能通过三棍闸。要求在即时记录里显示卡片验证合法或者不合法的记录，脚的静电测试通过或者没有通过的记录，以及员工通过三棍闸的记录；
③当卡合法以及手和脚的静电测试都通过后，员工才能通过三棍闸。要求在即时记录里显示卡片验证合法或者不合法的记录，手的静电测试通过或者没有通过的记录，脚的静电测试通过或者没有通过的记录，以及员工通过三棍闸的记录。
三、系统组成
系统由静电测试人员识别管理软件、可编程逻辑控制器、门端控制器、读卡器、三棍闸、静电测试仪、红外探头和485转换器等组成 。
1.静电测试人员识别管理软件：用于添加员工资料、发卡、分配员工的权限、并实时显示员工静电测试及通过三棍闸的情况等,查询相关人员通过通道情况。
2.可编程逻辑控制器：可编程逻辑控制器是整个系统的‘心脏’。它不仅实现了员工身份的自动识别，还完成与静电测试仪的系统联动。当卡片合法且静电测试通过后，可编程逻辑控制器上的继电器动作，驱动道闸，让员工通过。可编程逻辑控制器采用32位ARM9芯片和嵌入Linux操作系统开发而成，集成了PLC功能，该控制器具有一个与计算机通讯的485接口和一个TCP/IP网络接口，可存储10万张卡片和10万条记录。通过SKDC门端控制器，可实现与所有Smartkey读卡器，包括按键读卡器和指纹读卡器的通讯。
3.门端控制器：门端控制器是可编程逻辑控制器和读卡器连接的桥梁，负责将读卡器读到的卡号准确无误地上传给可编程逻辑控制器。
4.读卡器：用于读取非接触式感应卡的序列号。

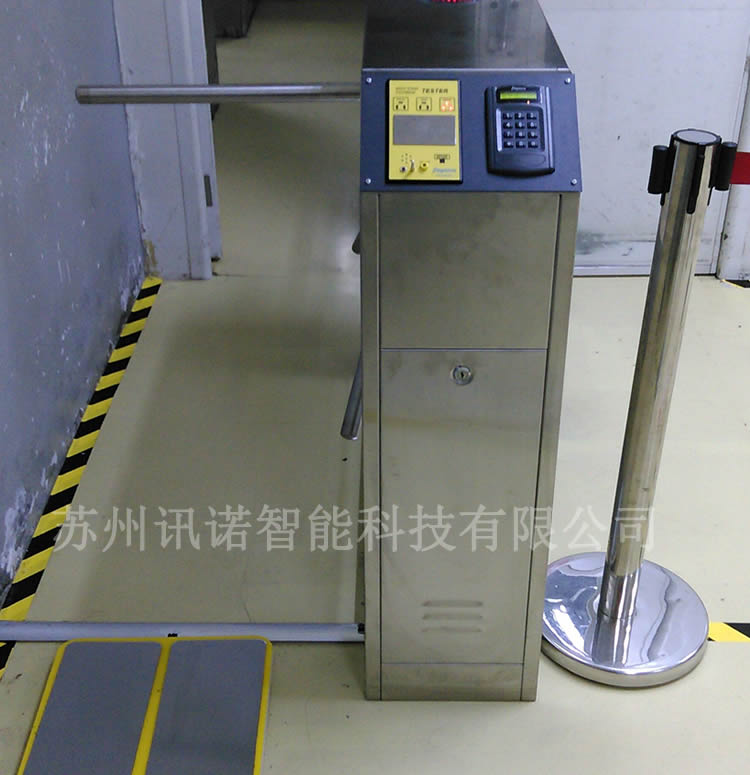

5.三棍闸：通道口管理设备，当员工身份合法和静电测试通过后，道闸开启，允许员工通过；否则无法通过。
6.静电测试仪：用于测试员工手和脚静电值的仪器。
7.红外探头：用于探测员工是否通过三棍闸。
8.485转换器：可编程逻辑控制器可直接通过TCP/IP与计算机连接。当控制器与计算机通过485总线通讯时，需在计算机端增加一个485转换器，以便将485信号转换为232信号，再进入计算机串口。
系统网络图显示了可编程逻辑控制器与静电测试仪、读卡器、三滚闸和红外探头的连接方式。
