ESD门禁工程

一个两个客户的信任，或许是因为幸运，成百上千的客户的信任，则证明了苏州讯诺的实力。十年一路走来，感恩客户的信任支持。自有工厂，优秀的设计人员，专业的施工团队，完善的售后服务，交给我们一份信任，还给您一份满意。苏州讯诺人将再接再厉，和客户们携手同行，共同发展。

使用ESD静电测试门禁系统前，ESD管理可能存在的状况:
 未测试就直接入厂
 未测试就直接填写已测试PASS
 修改填写记录
 测试结果登记时张冠李戴
 未测试先填表
 测试不通过仍然填写PASS
 代人填写记录
 容易造成人员静电防护漏洞危害，造成客户ESD稽核缺失及不信任

ESD管理需求改善目标:
具备有效的ESD静电管理系统，所有员工每天必须检测防静电鞋以及防静电手环，测试合格后进入工作现场。系统可以对测试失败以及未测试人员进行记录预警，测试失败或刷卡未测试人员无法打开闸机，人员无法进入车间。测试数据可存储期限为12个月。

讯诺防静电门禁系统可比性分析：

公司资深成员拥有长达10年以上的门禁安防经验，公司技术力量雄厚，拥有高水平技术人员和经验丰富的工程施工队伍，产品质量和售后服务请领导们放心。
第一：我们的闸机，采用304不锈钢，箱盖厚度为国标1.5，比市场上其他家材质要厚，保证质量，长期使用无故障。符合消防，断电自动打开。
第二：我公司具有10几年的产品积累经验，在产品稳定性相对国内较为成熟稳定及具较丰富的经验，在使用上因故障或系统BUG需要付出的管理成本较小。上海捷普，无锡捷普，佳能，三星电子，无锡深南，西门子，大陆汽车等等都是使用我们设备5年以上，基本没有什么故障。维护成本较低。
第三：我公司所用设备为中国台湾制造，精度相比同种产品要高，国内厂家常用设备允许范围偏差在10%上下，我们的更为谨慎为5%左右。另外我们的设备为触摸式测试，不为按键或按钮式，避免接触不良或不经久用。
第四：设备可在电脑断电后，自动粗存数据1万笔。当电脑重新连接的时候，会自动上传数据。
第五：通过软件后台，可以设置8种不同的测试方式，访客或者VIP客户也可以直接刷卡进入。
第六：测试速度，如果熟练的话，可以2-3秒测试一个人。国内的一般要5秒。我们的系统响应速度比较快。
第七：完善的售后服务体系，24小时内响应。全国客户电话4000512076.

讯诺ESD防静电门禁系统可达成贵司改善需求，并且可提供系统功能叙述如下:
1. 车间入口处(男女更衣室外)安装ESD防静电门禁管理系统。
2. 人员进入静电防护区(EPA)前必须确实按国际规范做好ESD手、鞋测试。测试结果可以阻值显示并且软件记录、测试结果区分手、及左右鞋，同时手腕带测试可支持单线或双线手腕带。
3. 在管理人员陪同下持免测卡的贵宾或领导能很方便的进出门，而无须进行ESD的测试。
4. 没有卡或持无效卡的非授权人员不能进出ESD门禁通道。
5. 持有效卡（非免测卡）的人需要先刷卡然后测试ESD且合格后方能进门。ESD测试权限可以根据进入人员之严密度对卡片设定分级授权，如测脚、测手、全测、免测、测手+右脚、手+左脚等。例如:办公室人员设定为测试双鞋、在线人员设定为手鞋全测、贵宾或领导可权宜设置免验证卡刷卡即开。设置权限可由贵司管理者根据实际需求自行设置。
6. 卡片应测试项目可以由软件设定，读卡时自动识别该卡应测试项目信息，ESD测试器自动切换到相应的测试状态。
7. 出现刷卡后ESD测试不合格或漏测时，不能通过ESD门禁，并记录错误结果于电脑软件，可方便的查询到测试记录、不合格原因。
8. 测试结果可以计算机数据库保存，测试结果区分手、左鞋、右鞋，具备综合结果显示，并且单独记录手、左鞋、右鞋测试阻值结果。
9. 可以依据多种条件手动查询产生ESD测试结果excel报表给客户检查；或者自动产生excel报表Email给相关管理者(需贵方提供内部网络及邮件服务功能) ，可按时段产生报表发送到管理人员邮箱。
10. 能够分时段生成多种ESD管理报表，包括正常测试人员明细、NG测试异常人员明细、未测试人员明细、当日已测人员合格率(按人员)、当日已测次数合格率(按次数)等多种ESD测试报表。
11. ESD系统之数据采用SQL数据库管理，可靠稳定，可长时间保存。
12. ESD系统管理软件，具备WEB化浏览器管理功能，可远程管理，非单机版管理。也非客户端安装版，可避免前端软件易受病毒或木马破坏。
13. ESD读卡控制器本身自带TCPIP网络接口，并采用ARM9高效率芯片核心程序，识别速度及通信速度更快更稳定。
14. 测试仪自带显示屏显示阻值结果(红色:未通过，绿色:PASS，黄色:近失效接近标准临界值)。
15. ESD读卡控制器+7寸彩色屏显示，可以很直观且美观的测试管理，测试时可显示照片姓名部门工号卡号、阻值结果(软硬件显示及记录)、测试卡可权限分级(手、鞋、全测、免测..)、待机画面可显示贵司名称(可自行设计更换图片)及设备通信状态显示(红绿) 。

16. 阻值标准及近失效提醒阻值可自行设置 (可由测试仪自带的触摸液晶屏，输入管理者密码进入修改各标准阻值)。
17. 设定好的阻值会显示在液晶屏小方格内，管理者能很清晰的知道目前已设定的阻值 (蓝色字体为低端阻值标准，红色字体为高端阻值标准)。
18. 测试仪金属外壳，同时具备双线手腕带及单现手腕带孔位各2个有备无患。触摸式测试钮非按钮式，经久耐用。

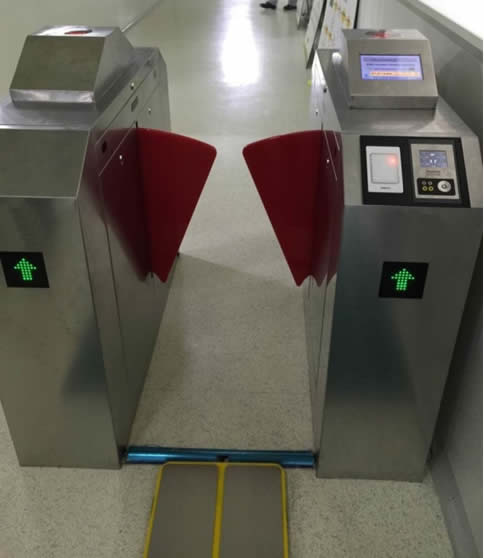

19. 闸机信道具备双向进出功能，反向时（即离开生产区域）可选刷卡记录或按钮开门。
20. 闸机通道门设置紧急断电开关，于断电时可以自动落竿和打开，以符合消防法规。

各项设备详细功能，请参考后叙之技术指标。

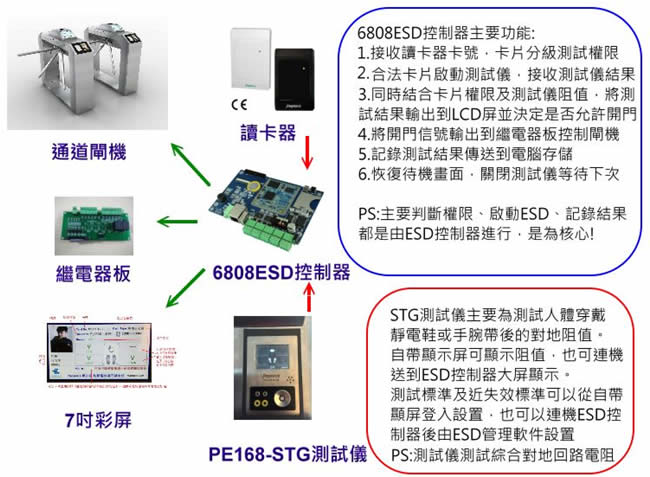

ESD设备系统架构图:

产品主要技术指标:

1. 人体静电综合测试仪，PE168-STG:

1. 本测试仪分单机模式和连线模式，可单独进行测试，也可连接PP-6808ESD控制器由电脑启动测试仪进行测试和记录资料。并可以同时或分级测试手腕带和脚环、导电鞋、防静电鞋的穿戴情况，节省测试时间。
2. 联网使用时，可由刷卡启动测试仪。未刷卡时，测试仪显示”空闲”，刷卡后显示”准备好”，可显示中文简体繁体或英文，可由管理者密码更改显示语文种类。
3. 测试仪能够连接门禁系统，输出测试信号到门禁系统，控制人员出入。
4. 具备测试人员测试结果近失效提醒功能，当测试结果低于下限或高于上限时，测试仪屏幕将使用红色显示测量的电阻值。
5. 具备近失效提醒功能，当测试结果在近上下限与高低标准之间(邻近标准但未高于高标或低于低标)，将使用黄色显示测量的电阻值，(此时虽做提醒，但仍是合格)。当测试结果在近上下限之内，将使用绿色显示测量的电阻值。
6. 当声音功能打开时，任何被测试不合格时，蜂鸣器将鸣叫三声，全部合格时，鸣叫一声。
7. 具备LCD触摸屏，管理者可使用密码轻松设定ESD阻值标准及近失效提醒阻值标准。LCD屏上可显示设置好的阻值标准，方便使用人员知道目前使用阻值高低标准。设定好的阻值会显示在液晶屏小方格内，管理者能很清晰的知道目前已设定的阻值 (蓝色字体为低端阻值标准，红色字体为高端阻值标准)
8. 测试速度快，单机使用1秒内完成结果显示，显示数字化阻值并区分颜色(红色超标、黄色近失效、绿色合格)。
9. 手腕带插孔比一般单孔测试仪多预留一倍，且具备单、双线手腕带孔，并可将测试阻值结果分开显示于LCD屏。
10. 金属外壳，测试按钮为触摸式、非一般按钮弹片式，经久耐用，Pegasus品牌，高端上档次。

1. ARM9系列工控主板设计，功能稳定快速，自带TCP/IP通信，比市面上常见之RS485通信之产品速度更快。
2. ESD控制器+读卡身分识别，测试卡可权限分级(手、鞋、全测、免测..)，方便不同部门或工种设定不同的通关权限。
3. 7吋彩色显示屏美观大方，待机画面可显示名称及设备通信状态(红绿)、目前时间等信息。

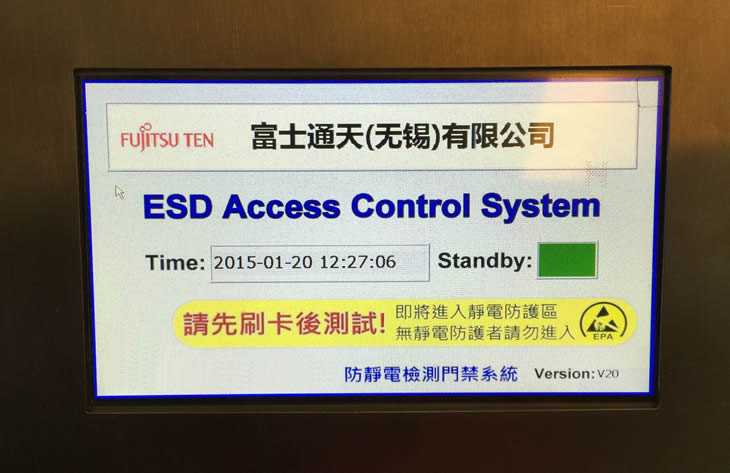

4. 7寸彩色显示屏待机画面。

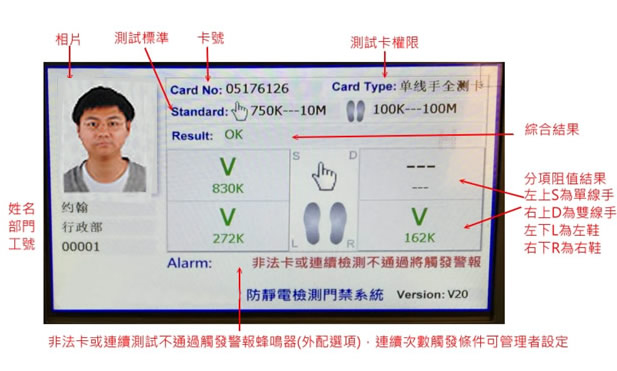

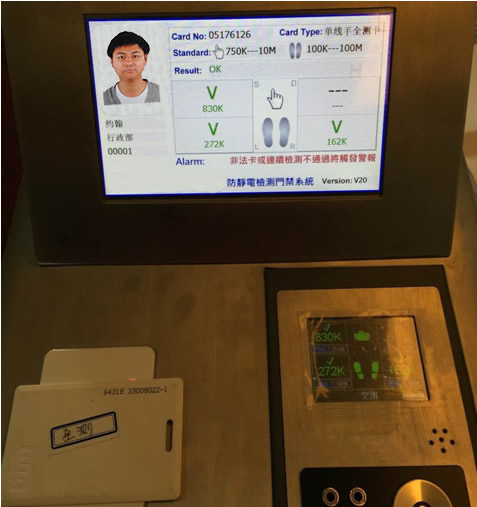

5. 7吋彩色显示屏，测试时可显示人员相片、姓名、部门、工号、卡号、测试卡种类、目前测试高低标、测试结果手鞋阻值结果、综合结果(OK才可通过，其余显示错误原因不可通过)。
6. 具备非法卡或连续测试未过报警功能，具备I/O继电器输出集成控制板，可选项外接蜂鸣器或声光报警器警报。
7. 7吋彩色屏待机画面上方，可自行更改为自己公司名称，彰显企业形象。为目前市面上最高大上的ESD联网测试系统。
8. 手、鞋测试NG与否都能自动保存在控制器及计算机软件中。
9. 具有单机独立作业能力，即使计算机联机中断或计算机故障，测试管制系统都能正常作业

10. 可依卡片权限做出免测、只测手、只测双鞋及手鞋全测…等8种组合。
11. 刷卡启动测试仪，未刷卡测试无校(测试仪不反应)，提醒员工养成刷卡记录习惯。
12. 手鞋同时比对以求快速反应，整个测试流程从读卡到三棍闸打开于3秒内完成(不含人员自身时间，人员时间预估3秒)。
