一、系统概述
随着电子工业的飞速发展，对电子设备和元器件的品质提出了越来越高的要求。这样在生产电子设备的前期，对员工的静电测试就显得尤为重要，同时又要实现员工身份的自动识别。静电测试人员识别管理系统正好满足这一需求。
该系统集计算机技术、网络通讯技术、ESD技术、自动控制技术和感应卡技术于一体，实现员工身份自动识别和静电测试快速通过。适合研究所、实验室、工厂等重要场合的通道口静电测试管制。
二、系统需求分析
该系统需求分以下三种情况：
①卡验证合法后，员工才能通过三棍闸。要求在即时记录里显示卡片验证合法或者不合法的记录，以及员工通过三棍闸的记录；
②当卡合法和脚的静电测试通过后，员工才能通过三棍闸。要求在即时记录里显示卡片验证合法或者不合法的记录，脚的静电测试通过或者没有通过的记录，以及员工通过三棍闸的记录；
③当卡合法以及手和脚的静电测试都通过后，员工才能通过三棍闸。要求在即时记录里显示卡片验证合法或者不合法的记录，手的静电测试通过或者没有通过的记录，脚的静电测试通过或者没有通过的记录，以及员工通过三棍闸的记录。
三、系统组成
系统由静电测试人员识别管理软件、可编程逻辑控制器、门端控制器、读卡器、辊轧机（翼闸）、静电测试仪、红外探头和485转换器等组成 。
1.静电测试人员识别管理软件：用于添加员工资料、发卡、分配员工的权限、并实时显示员工静电测试及通过三棍闸的情况等,查询相关人员通过通道情况。
2.可编程逻辑控制器：可编程逻辑控制器是整个系统的‘心脏’。它不仅实现了员工身份的自动识别，还完成与静电测试仪的系统联动。当卡片合法且静电测试通过后，可编程逻辑控制器上的继电器动作，驱动道闸，让员工通过。可编程逻辑控制器采用32位ARM9芯片和嵌入Linux操作系统开发而成，集成了PLC功能，该控制器具有一个与计算机通讯的485接口和一个TCP/IP网络接口，可存储10万张卡片和10万条记录。通过SKDC门端控制器，可实现与所有Smartkey读卡器，包括按键读卡器和指纹读卡器的通讯。
3.门端控制器：门端控制器是可编程逻辑控制器和读卡器连接的桥梁，负责将读卡器读到的卡号准确无误地上传给可编程逻辑控制器。
4.读卡器：用于读取非接触式感应卡的序列号。
5.三棍闸：通道口管理设备，当员工身份合法和静电测试通过后，道闸开启，允许员工通过；否则无法通过。
6.静电测试仪：用于测试员工手和脚静电值的仪器。
7.红外探头：用于探测员工是否通过三棍闸。
8.485转换器：可编程逻辑控制器可直接通过TCP/IP与计算机连接。当控制器与计算机通过485总线通讯时，需在计算机端增加一个485转换器，以便将485信号转换为232信号，再进入计算机串口。
系统网络图显示了可编程逻辑控制器与静电测试仪、读卡器、三滚闸和红外探头的连接方式。
系统设置了八种检测项以及进入方式：
1、 当测试仪测试静电鞋和静电手腕带都OK时，进入门自动打开，允许进入
2、 当测试仪测试静电鞋OK时，进入门自动打开，允许进入（静电鞋的检测左脚）
3、 当测试仪测试静电鞋OK时，进入门自动打开，允许进入（静电鞋的检测右脚）
4、 当测试仪测试静电手腕带OK时，进入门自动打开，允许进入
5、 当测试仪测试静电手腕带OK时，静电鞋的检测左脚OK时，进入门自动打开，允许进入
6、 当测试仪测试静电手腕带OK时，静电鞋的检测右脚OK时，进入门自动打开，允许进入
7、 当测试仪遇到贵宾免测卡时，进入门自动打开，允许进入
8、 当测试仪遇到内部管理人员免测卡时，进入门自动打开，允许进入
上面的八种进入方式，对应的设置了八种类型的卡：
第一种 测试静电鞋和手腕带 测鞋和手腕带/1类卡
第二种 只需测试静电鞋左脚 测鞋/2类卡
第三种 只需测试静电鞋右脚 测鞋/3类卡
第四种 只需测试手腕带 测手腕带/4类卡
第五种 测试手腕带+左脚 测手腕带+左脚 /5类卡
第六种 测试手腕带+右脚 测手腕带+右脚 /6类卡
第七种 外来贵宾 贵宾/7类卡
第八种 内部管理人员 管理专卡/8类卡
可根据不同的测试要求设置不同的测试卡权限。

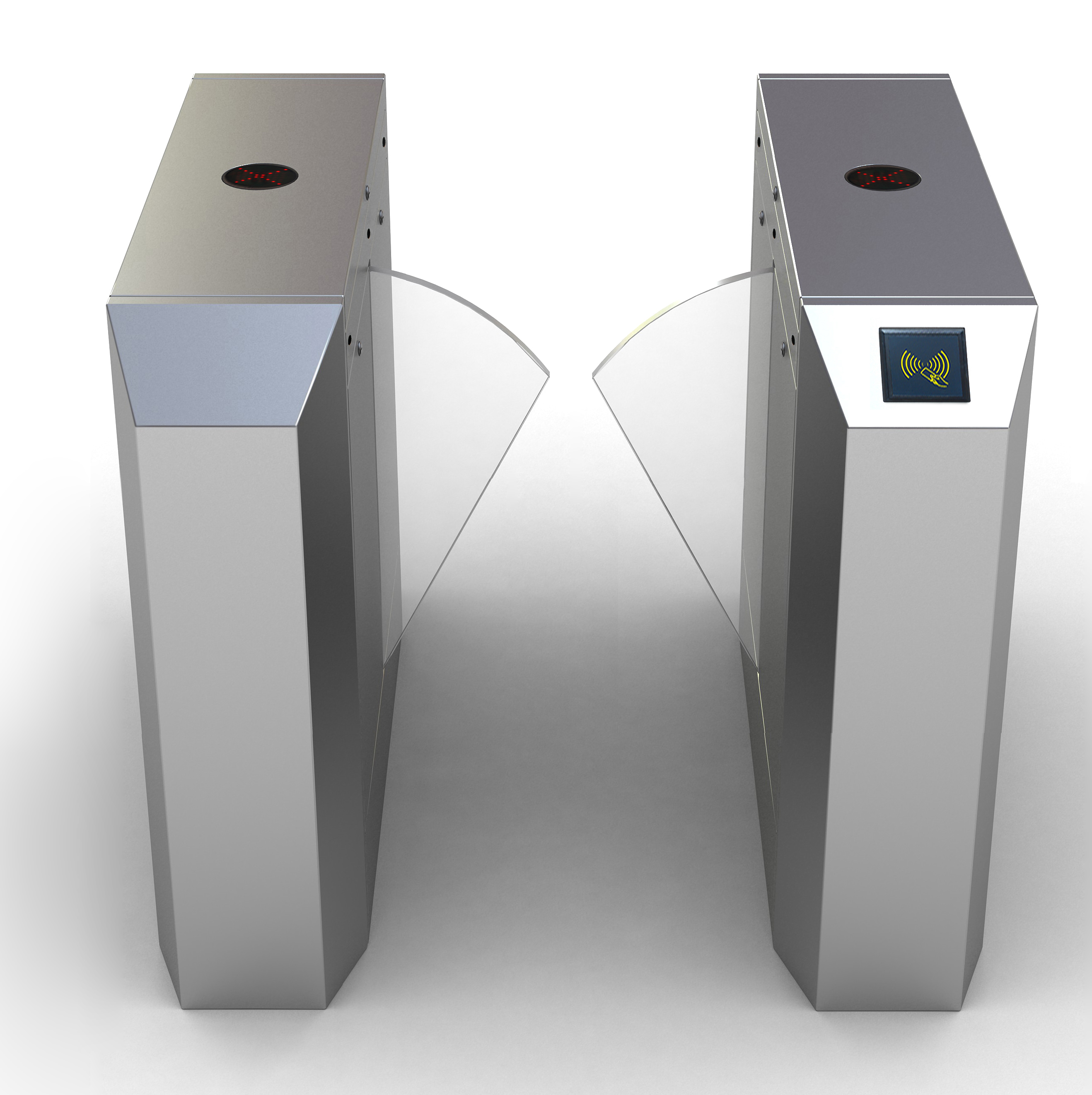

桥式斜角翼闸:
产品参数：
1. 型号： XN211
2. 尺寸： 1200长*300宽*1000高（MM）
3. 单翼宽度：260MM
4. 最大通道：600MM (建议570MM为佳)
5. 重量： 80KG
6. 材料工艺：304号不锈钢精加工定制
7. 输入电压：AC220±10V,50HZ
8. 驱动电机：直流电机 50W/24V
9. 电机使用寿命：500万次以上
10. 电机转速： 1800转/分
通行速度： 30-40人/分钟
11. 开关速度： 0.6-2秒可调
12. 工作环境：室内、室外（建议搭雨棚）
适应温度：温度：-40℃—— 80℃
适应湿度：湿度：5％—— 90％
